其他型号的功率磁芯
产品详情

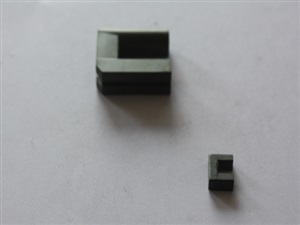

磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡 。
用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

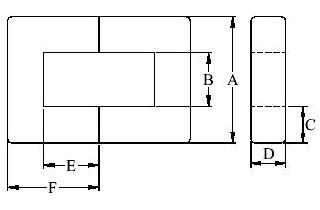

| 型号 TYPE | 尺寸 Dmimensions(mm) | |||||
| A档（外档） | B档（内档） | C档（边角） | D档（厚度） | E档（内高） | F档（总高） | |
| UU10.5 | 10.9±0.2 | 5.2min | 2.5±0.2 | 4.8±0.2 | 5.4 | 8±0.2 |
| UU14 | 14±0.2 | 8min | 2.6±0.2 | 7±0.2 | 6.4±0.2 | 9.1±0.2 |
| 型号 TYPE | 有效参数 | 重量（克） | 电感量 | |||
| C1 | Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | |
| UU10.5 | 3.287832 | 40.0005 | 12.16609 | 4876.6442 | 2.43 | 700 |
| UU14 | 2.701953 | 49.91115 | 18.47225 | 921.9711 | 4.8 | 900 |
注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃
Pc值测试条件为100KHz,200mT,100℃
