其他型号的功率磁芯
产品详情

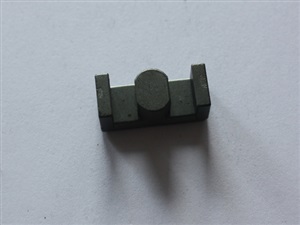

磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡 。
用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

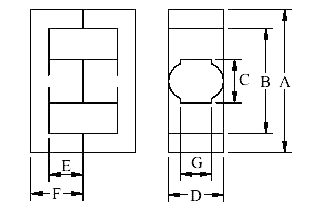

| 型号 TYPE | 尺寸 Dmimensions(mm) | |||||
| A档（外档） | B档（内档） | C档（中柱） | D档（厚度） | E档（内高） | F档（总高） | |
| ED28 | 28±0.5 | 20.3min | 8.5±0.15 | 11.9±0.15 | 6.7±0.2 | 10.4±0.2 |
| 型号 TYPE | 有效参数 | 重量（克） | 电感量 | |||
| C1 | Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | |
| ED28 | 0.5797 | 51.07 | 88.1 | 4500 | 22.6 | 3500 |
注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃
Pc值测试条件为100KHz,200mT,100℃
