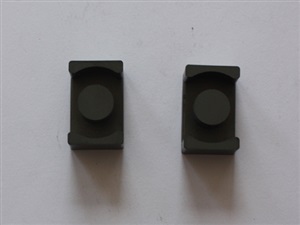

EC，CTD,ETD型功率磁芯
产品详情
特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。
用途：开关电源变压器,脉冲变压器,电子镇流器等。

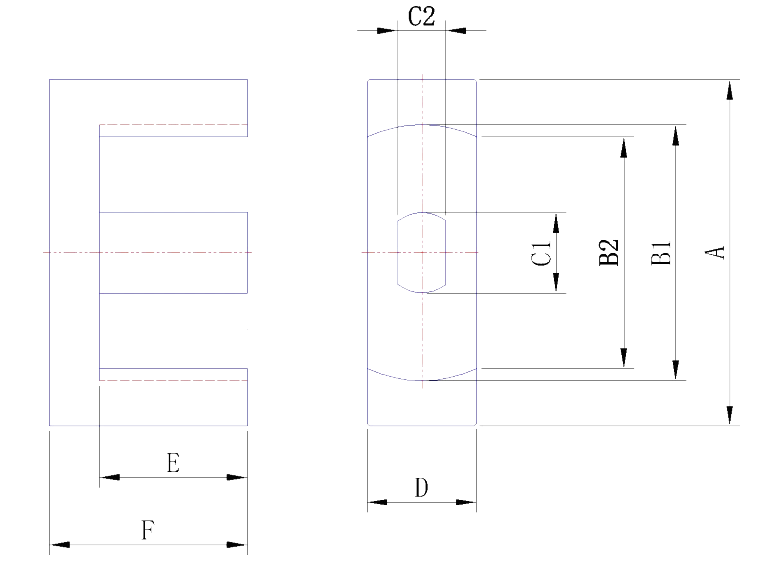

| 型号 TYPE | 尺寸 Dmimensions(mm) | |||||
| A档（外档） | B档（内档） | C档（中柱） | D档（厚度） | E档（内高） | F档（总高） | |
| EC31/24 | 31±0.6 | 26.5min | 13.3±0.25 | 20.3±0.3 | 9.1±0.25 | 11.9±0.2 |
| 型号 TYPE | 有效参数 | 重量（克） | 电感量 | ||||
| C1 | Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | ||
| EC31/24 | 59.26 | 133.4 | 7906 | 38.7 | 4800 | ||
注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃
Pc值测试条件为100KHz,200mT,100℃
